Sơ Đồ Mạch Điện Cầu Thang 2 Công Tắc 1 Bóng Đèn Dễ Hiểu

Việc bước lên cầu thang trong bóng tối cực kỳ nguy hiểm. Đặc biệt là với người lớn tuổi và trẻ nhỏ. Sót một bậc thang cũng có thể dẫn đến chấn thương nặng. Sơ đồ mạch điện cầu thang 2 công tắc 1 bóng đèn là giải pháp bắt buộc. Nó giúp bạn bật đèn ở chân cầu thang. Sau đó đi lên lầu và tắt đèn dễ dàng.Để làm được điều này, hệ thống cần được thi công bài bản. Bạn nên chọn dịch vụ xây dựng trọn gói chuyên nghiệp. Kỹ sư sẽ lên bản vẽ chi tiết ngay từ đầu.

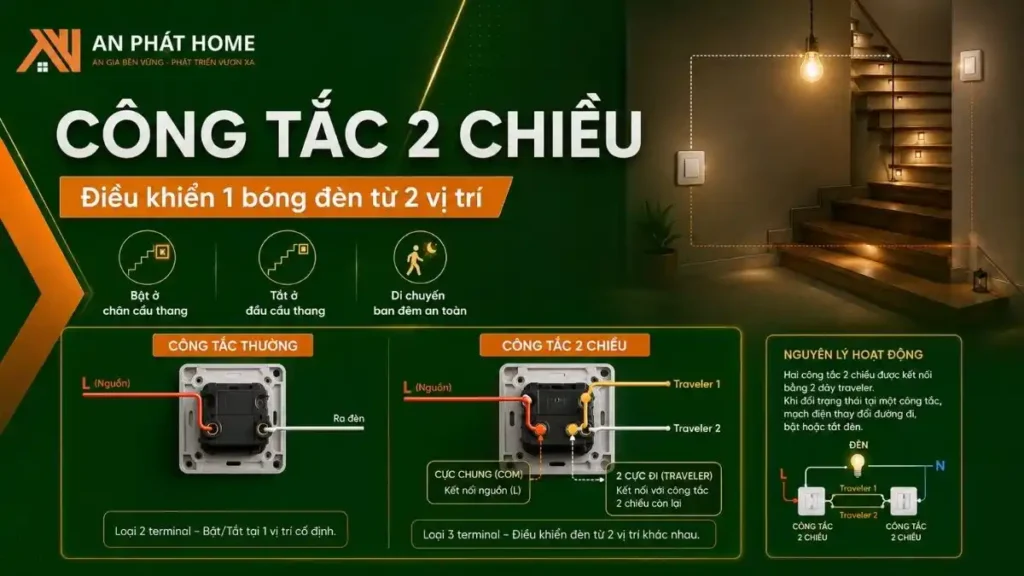

Công tắc 2 chiều hoạt động như thế nào?

Công tắc dùng cho cầu thang khác hoàn toàn công tắc thường. Công tắc thường chỉ có 2 cực (1 vào, 1 ra). Trong khi đó, công tắc 2 chiều có tới 3 cực đấu dây.

Khi bạn gạt công tắc, dòng điện sẽ chuyển hướng từ cực này sang cực kia. Hai công tắc này sẽ được liên kết với nhau bằng dây liên lạc. Bạn nên đưa cấu tạo này vào sơ đồ điện nhà cấp 4 để dễ quản lý.

Nhờ cơ chế này, bạn có thể điều khiển 1 bóng đèn ở 2 vị trí khác nhau. Nó đặc biệt hữu ích khi bạn xây nhà gác lửng Bảo Lộc. Bạn không phải leo xuống trệt chỉ để tắt bóng đèn.

Sự sắp xếp công tắc này cũng cần hài hòa với thiết kế nội ngoại thất. Nó giúp bức tường gọn gàng và không bị lộ dây chằng chịt.

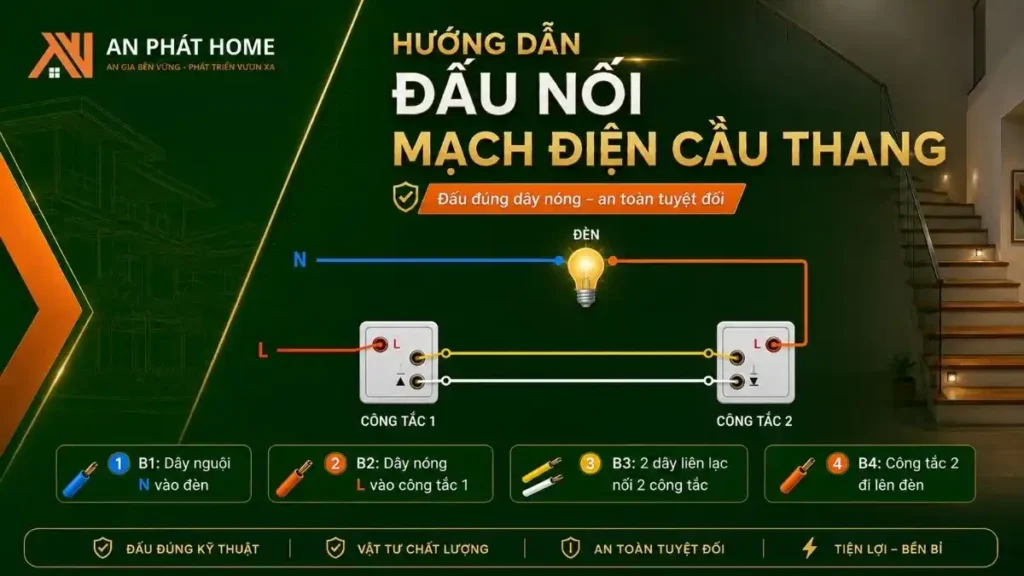

Hướng dẫn đấu nối sơ đồ mạch điện cầu thang chuẩn

Cách đấu nối mạch này không quá phức tạp. Tuy nhiên, nó đòi hỏi bạn phải xác định đúng dây pha (dây nóng) và dây trung tính (dây nguội).

• Bước 1: Dây nguội (dây mát) từ nguồn sẽ được đấu thẳng trực tiếp vào 1 chân của bóng đèn.
• Bước 2: Dây nóng (dây lửa) từ nguồn sẽ đấu vào cực chung (thường ở giữa) của công tắc thứ nhất.
• Bước 3: Chạy 2 sợi dây liên lạc nối từ 2 cực còn lại của công tắc 1 sang 2 cực của công tắc 2.
• Bước 4: Từ cực chung của công tắc 2, nối 1 sợi dây chạy thẳng lên chân còn lại của bóng đèn.

Việc đấu dây này đòi hỏi tiết diện dây phải chuẩn. Bạn nên tham khảo cách chọn dây điện cho nhà cấp 4 để tránh quá tải. Toàn bộ mạch này phải được đưa vào sơ đồ đi dây điện âm tường để luồn ống bảo vệ.

Xem thêm chi tiết: Sơ Đồ Mạch Điện Phòng Ngủ Tối Ưu Công Năng Gia Đình

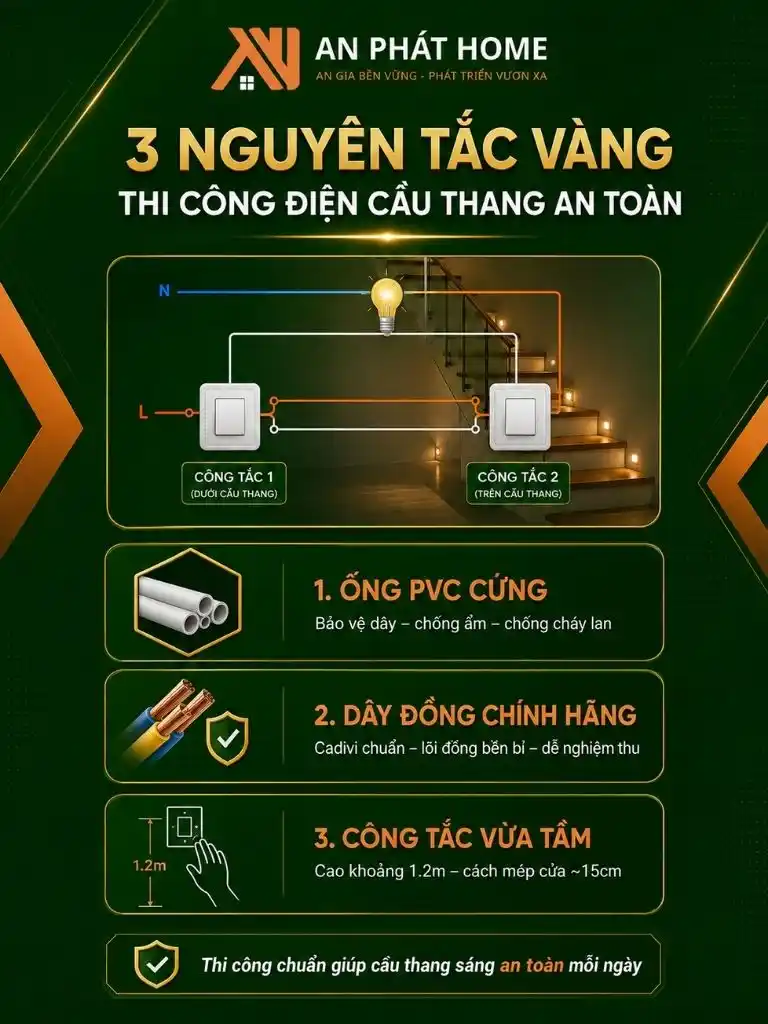

3 lưu ý sống còn khi thi công điện cầu thang âm tường

Điện cầu thang thường được chôn ngầm trong tường gạch. Nếu thợ làm ẩu, nguy cơ rò điện ra lan can là rất cao. Bạn bắt buộc phải tuân thủ 3 nguyên tắc sau.

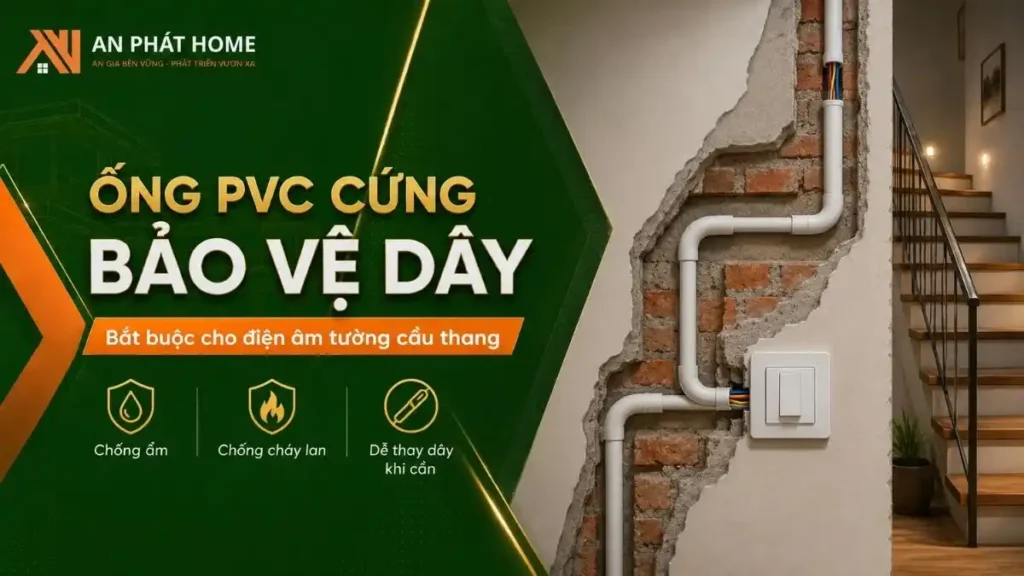

Bắt buộc dùng ống luồn dây PVC cứng

Tuyệt đối không chôn trực tiếp dây trần vào vữa tường. Lớp vữa ẩm sẽ ăn mòn vỏ nhựa gây rò điện. Đặc biệt, bạn phải làm chuẩn kỹ thuật chống thấm tại Bảo Lộc cho các mảng tường giáp ngoài trời.

Ống PVC cứng sẽ bảo vệ lõi đồng khỏi chuột bọ và hơi ẩm. Nó còn có tác dụng chống cháy lan cực kỳ tốt.

Minh bạch vật tư dây dẫn ngay từ đầu

Đừng tiếc tiền mua dây điện rẻ tiền pha nhôm. Dây dỏm rất giòn, dễ đứt gãy trong quá trình kéo dây qua ống.

“Tại An Phát Home, sự an toàn tính mạng của gia chủ là trên hết. Mạch điện cầu thang bắt buộc phải dùng dây đồng Cadivi chính hãng. Chúng tôi luôn yêu cầu chủ nhà nghiệm thu lõi đồng trước khi thi công.”

Bạn có thể đối chiếu mã dây trong danh mục vật liệu xây dựng An Phát Home. Sự cam kết này luôn được thể hiện rõ ràng trên văn bản. Bạn sẽ an tâm tuyệt đối khi ký hợp đồng xây dựng An Phát Home.

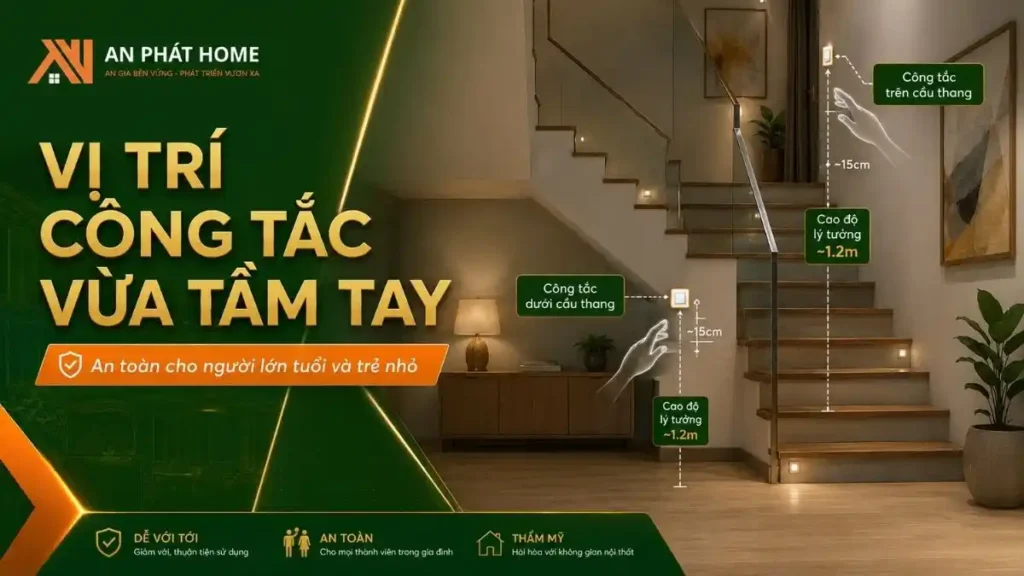

Vị trí đặt công tắc phải vừa tầm tay

Đừng đặt công tắc quá cao hoặc quá thấp. Độ cao lý tưởng nhất là khoảng 1.2m tính từ mặt sàn.

Vị trí này phù hợp với tầm với của người lớn và an toàn cho trẻ em. Công tắc nên đặt cách mép cửa hoặc bậc thang đầu tiên khoảng 15cm.

Câu Hỏi Thường Gặp (FAQ) Về Mạch Điện Cầu Thang

Có thể áp dụng sơ đồ này cho phòng ngủ được không?

Hoàn toàn được. Sơ đồ này chính là mạch điện đảo chiều. Nó cực kỳ phổ biến trong phòng ngủ Master. Bạn sẽ đặt 1 công tắc ở cửa ra vào và 1 công tắc ở taplo đầu giường. Áp dụng thêm kích thước đồ nội thất chuẩn để ổ cắm không bị tủ che lấp.

Dây điện cho đèn cầu thang dùng tiết diện bao nhiêu?

Với bóng đèn Led cầu thang thông thường, tải trọng rất nhỏ. Bạn chỉ cần dùng dây điện tiết diện 1.5mm2 (dây 1.5) là quá đủ. Tuy nhiên, bắt buộc phải dùng dây đồng nguyên chất để đường truyền ổn định. Đừng dùng dây quá to lãng phí và khó luồn ống.

Tại sao bóng đèn cầu thang thỉnh thoảng hay bị chớp nháy?

Lỗi này thường do thợ đấu nhầm dây nguội vào công tắc thay vì đấu dây nóng. Khi đó, bóng đèn luôn bị ngâm điện. Hoặc do công tắc kém chất lượng làm tiếp điểm bị lỏng. Bạn cần nhờ thợ điện có chuyên môn đo lại bút thử điện để đảo lại pha.

Tổng kết

Hiểu rõ sơ đồ mạch điện cầu thang 2 công tắc 1 bóng đèn giúp bạn giám sát thợ tốt hơn. Đây là trang bị an toàn không thể thiếu cho mỗi tổ ấm.

Hãy tuân thủ nguyên tắc đấu dây nóng qua công tắc. Bắt buộc luồn dây vào ống PVC và chọn vật tư chính hãng.
